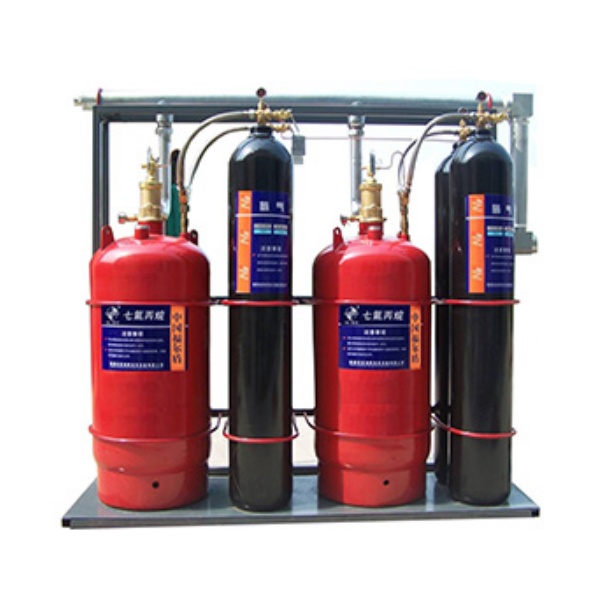

防護區安裝外貯壓式七氟丙烷氣體滅火系統如何設計？
隨著公安部消防產品合格評定中心取消對熱氣溶膠產品的技術鑒定，熱氣溶膠隨即退出氣體類滅火產品，目前就還有外貯壓式七氟丙烷、二氧化碳、鹵代烷烴、惰性氣體等可用，今天就科普一下外貯壓式七氟丙烷滅火系統的設計和使用要求。
1）七氟丙烷滅火系統的滅火設計濃度不應小于滅火濃度的1.3倍，惰化設計濃度不應小于惰化濃度的1.1倍。
2）固體表面火災的滅火濃度為5.8%，其他滅火濃度可按《氣體滅火系統設計規范》（GB 50370—2005）附錄A中表A-1的規定取值，惰化濃度可按附錄A中表A-2的規定取值。附錄A中未列出的，應經試驗確定。
3）圖書、檔案、票據和文物資料庫等防護區，滅火設計濃度宜采用10%。
4）油浸變壓器室、帶油開關的配電室和自備發電機房等防護區，滅火設計濃度宜采用9%。
5）通訊機房和電子計算機房等防護區，滅火設計濃度宜采用8%。
6）防護區實際應用的濃度不應大于設計濃度的1.1倍。
7）在通訊機房和電子計算機房等防護區，設計噴放時間不應大于8s；在其他防護區，設計噴放時間不應大于10s。
8）滅火浸漬時間應符合下列規定：
① 木材、紙張、織物等固體表面火災，宜采用20min。
② 通訊機房、電子計算機房內的電氣設備火災，應采用5min。
③ 其他固體表面火災，宜采用10min。
④ 氣體和液體火災，不應小于1min。
9）七氟丙烷滅火系統應采用氮氣增壓輸送。氮氣的含水量不應大于0.006%。
儲存容器的增壓壓力宜分為三級，并應符合下列規定：
① 一級 2.5+0.1MPa（表壓）。
② 二級 4.2+0.1MPa（表壓）。
③ 三級 5.6+0.1MPa（表壓）。
10）七氟丙烷單位容積的充裝量應符合下列規定：
① 一級增壓儲存容器，不應大于1120kg/m3。
② 二級增壓焊接結構儲存容器，不應大于950kg/m3。
③ 二級增壓無縫結構儲存容器，不應大于1120kg/m3。
④ 三級增壓儲存容器，不應大于1080kg/m3。
11）管網的管道內容積，不應大于流經該管網的七氟丙烷儲存量體積的80%。
12）管網布置宜設計為均衡系統，并應符合下列規定：
① 噴頭設計流量應相等。
② 管網的第1分流點至各噴頭的管道阻力損失，其相互間的-大差值不應大于20%。
13）滅火設計用量或惰化設計用量和系統滅火劑儲存量，應符合下列規定：
① 防護區滅火設計用量或惰化設計用量，應按下式計算。
式中 W——滅火設計用量或惰化設計用量（kg）；
C1——滅火設計濃度或惰化設計濃度（%）；
S——滅火劑過熱蒸氣在101kPa大氣壓和防護區-低環境溫度下的質量體積（m3/kg）；
V——防護區凈容積（m3）；
K——海拔高度修正系數。
② 滅火劑過熱蒸氣在101kPa大氣壓和防護區-低環境溫度下的質量體積，應按下式計算。
S=0.1269+0.000513·T
式中 T——防護區-低環境溫度（℃）。
③ 系統滅火劑儲存量應按下式計算。
W0=W+ΔW1+ΔW2
式中 W0——系統滅火劑儲存量（kg）；
ΔW1——儲存容器內的滅火劑剩余量（kg）；
ΔW2——管道內的滅火劑剩余量（kg）。
④ 儲存容器內的滅火劑剩余量，可按儲存容器內引升管管口以下的容器容積換算。
⑤ 均衡管網和只含一個封閉空間的非均衡管網，其管網內的滅火劑剩余量均可不計。
防護區中含兩個或兩個以上封閉空間的非均衡管網，其管網內的滅火劑剩余量，可按各支管與-短支管之間長度差值的容積量計算。
14）七氟丙烷氣體滅火系統的噴頭工作壓力（Pc）的計算結果，應符合下列規定：
① 一級增壓儲存容器的系統Pc≥0.6（MPa，絕對壓力）。
二級增壓儲存容器的系統Pc≥0.7（MPa，絕對壓力）。
三級增壓儲存容器的系統Pc≥0.8（MPa，絕對壓力）。
② Pc≥Pm/2（MPa，絕對壓力）。（Pm為過程中點時儲存容器內壓力）
15）噴頭的實際孔口面積，應經試驗確定，噴頭規格應符合《氣體滅火系統設計規范》（GB 50370—2005）附錄D的規定。
