氣體滅火系統安裝所需要的的主要部件

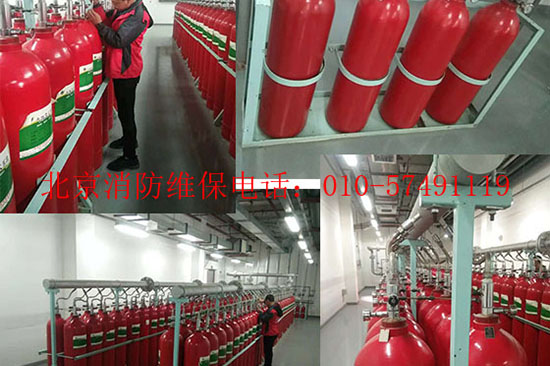

容器
1.儲存滅火劑容器
混合氣體儲存容器為高壓焊接鋼瓶,用于儲存七氟丙烷滅火劑。
2.儲存啟動氣體容器
啟動氣體儲存容器為高壓無縫鋼瓶，用以儲存啟動氣體N2
容器閥
1.滅火劑容器閥
滅火劑容器閥裝于滅火劑儲存容器上，具有封存、釋放、充裝、超壓排放、檢漏等功能。
2.啟動氣體容器閥
啟動氣體容器閥裝于啟動氣體容器上,具有封存、釋放、充裝、檢漏等功能。
單向閥
1.滅火劑管路單向閥
滅火劑管路單向閥裝于連接管(壓力軟管)與集流管之間，防止七氟丙烷從集流管向滅火劑儲存容器返流。
2.啟動管路單向閥
啟動管路單向閥裝于啟動管路上，用來控制氣體流動方向，啟動特定的閥門。
連接管(壓力軟管)
壓力軟管安裝在容器閥與滅火劑管路單向閥之間，用以緩沖滅火劑釋放時的沖力。
安全泄壓閥
安全泄壓閥安裝在滅火劑容器閥和集流管上，以防止滅火劑容器和滅火劑管道非正常受壓時爆炸，安全閥為膜片式結構，安全可靠。
選擇閥
選擇閥用于組合分配系統中，用于控制七氟丙烷滅火劑流向火災現場。
信號反饋裝置(壓力訊號器)
信號反饋裝置安裝在選擇閥或相應的管道上，當滅火劑通過該管段時壓力訊號器動作，將信號反饋給報警控制器
集流管
集流管裝于瓶組頂部，各滅火劑儲存容器釋放的七氟丙烷由集流管集中后通過減壓裝置、選擇閥(組合分配系統)或直接流向噴嘴噴灑。
電磁閥
電磁閥安裝于啟動氣體容器閥上，通過報警控制器提供的啟動電流啟動電磁閥打開容器閥，提供啟動氣流，以實現自動和遠距離手動啟動。電磁閥還具備機械啟動功能，緊急時由人工打開與防護區對應的電磁閥即可實現IG-541 滅火劑噴放滅火。
壓力顯示器
1.滅火劑瓶組壓力顯示器
滅火劑瓶組壓力顯示器安裝在滅火劑容器閥上，是滅火劑瓶組的檢漏裝置。
2.啟動氣體瓶組壓力顯示器
啟動氣體瓶組壓力顯示器安裝在啟動氣體瓶組上，是啟動氣體瓶.組的檢漏裝置。
管路附件
管接頭采用35鋼或Q235-A鋼材料,內外表面鍍鋅處理,設計壓力為5.3MPa,經過7.95MPa水壓強度試驗。
全淹沒噴嘴
全淹沒噴嘴能向整個保護區均勻噴射。所有噴嘴均經過專門鉆孔以適應特殊設計要求。噴嘴的-大保護高度為5.0m,噴嘴的-小保護高度為0. 3m;當防護區高度小于1.5m時,噴嘴的保護半徑小于等于3. 5m;當防護區高度大于1. 5m時，噴嘴的保護半徑小于等于5m;
